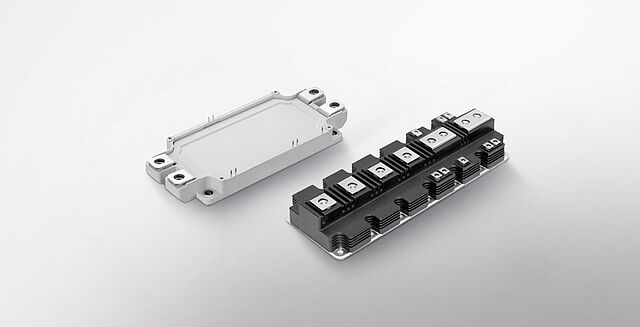

IGBT | 2-Pack
2-Pack Halbbrückenmodule
Fuji Electric bietet eine breite Palette von Produkten an, welche die meisten Kundenanwendungen abdecken. Hierzu gehören beispielsweise Allzweckwechselrichter, elektrische Bahnen und regenerative Energiesysteme.
Für Infrastrukturanwendungen ist eine hohe Zuverlässigkeit erforderlich, für die unsere Leistungsmodule geeignet sind. Durch die Verwendung standardisierter Designs sind die 2-Pack-Module von Fuji Electric mit den Produkten anderer Unternehmen kompatibel.
Das 2-Pack integriert eine Halbbrückenschaltung und ist in verschiedenen Gehäuseformen erhältlich: Das Standard 2 in 1, Dual XT, PrimePACK™* und das High Power Modul HPnC.
Merkmale
- Modulstruktur mit niedriger Induktivität
- Niedrige VCE(sat)
- Erhältlich als RC-IGBT (Reverse Conducting IGBT)
- Hohe Wärmeableitung
- Erhöhter Ausgangsstrom
Vorteile
- Mit der 7. Generation der X Serien-Gehäusetechnologie wird der Anstieg der Chiptemperatur unterdrückt und die Dauerbetriebstemperatur erhöht. Diese Eigenschaft ermöglicht einen höheren Ausgangsstrom
- Die Toleranz gegenüber wiederholter thermischer Belastung ist höher als bei herkömmlichen Produkten, was eine hohe Zuverlässigkeit gewährleistet.
- Die Fähigkeit der RC-IGBTs zur Rückwärtsleitung kann FWDs ersetzen, sodass auf diese verzichtet werden kann. Dies trägt dazu bei, dass sich die Chipmonatefläche Vergrößert und somit größere Chips mit höherer Stromstärke eingesetzt werden können. Die größere Chipfläche reduziert auch den Wärmewiderstand zwischen Übergang und Gehäuse erheblich.
*PrimePACK™ ist ein eingetragenes Warenzeichen der Infineon Technologies AG, Deutschland.
